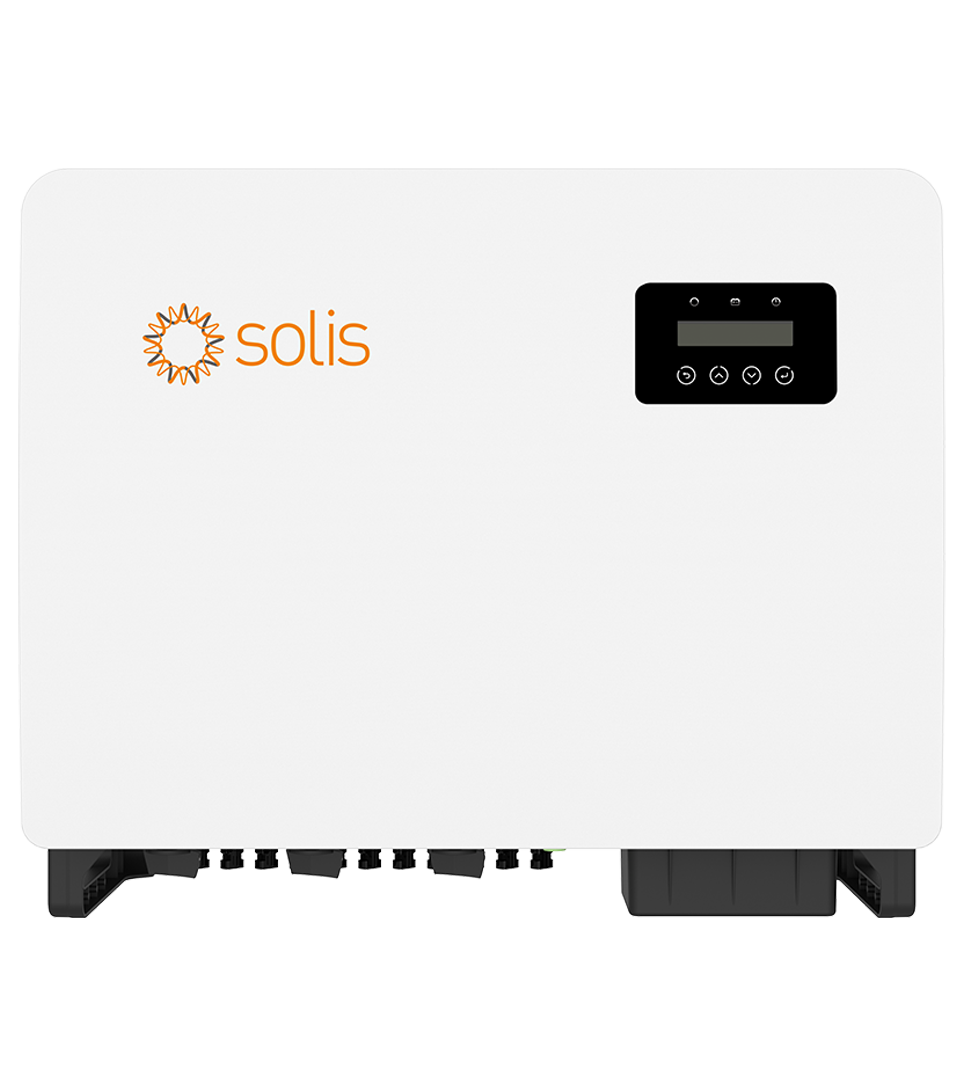

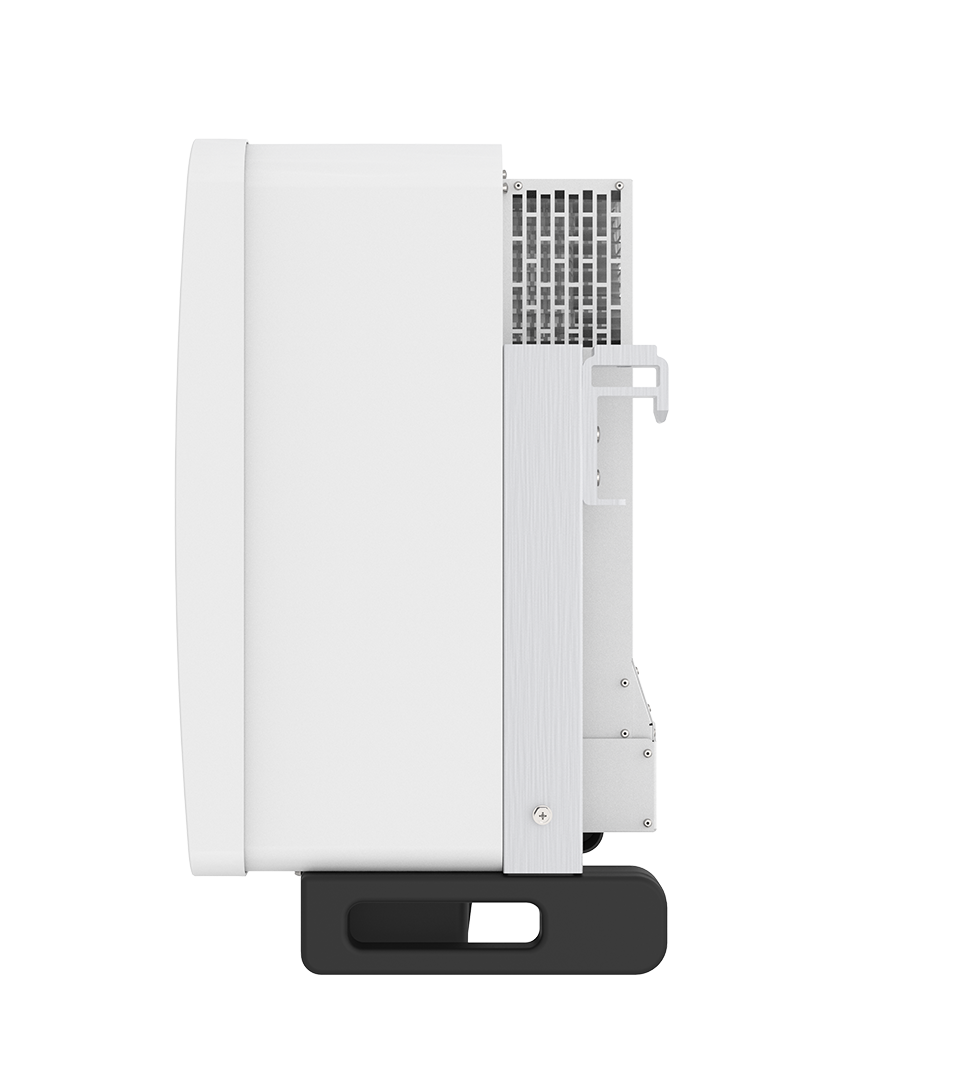

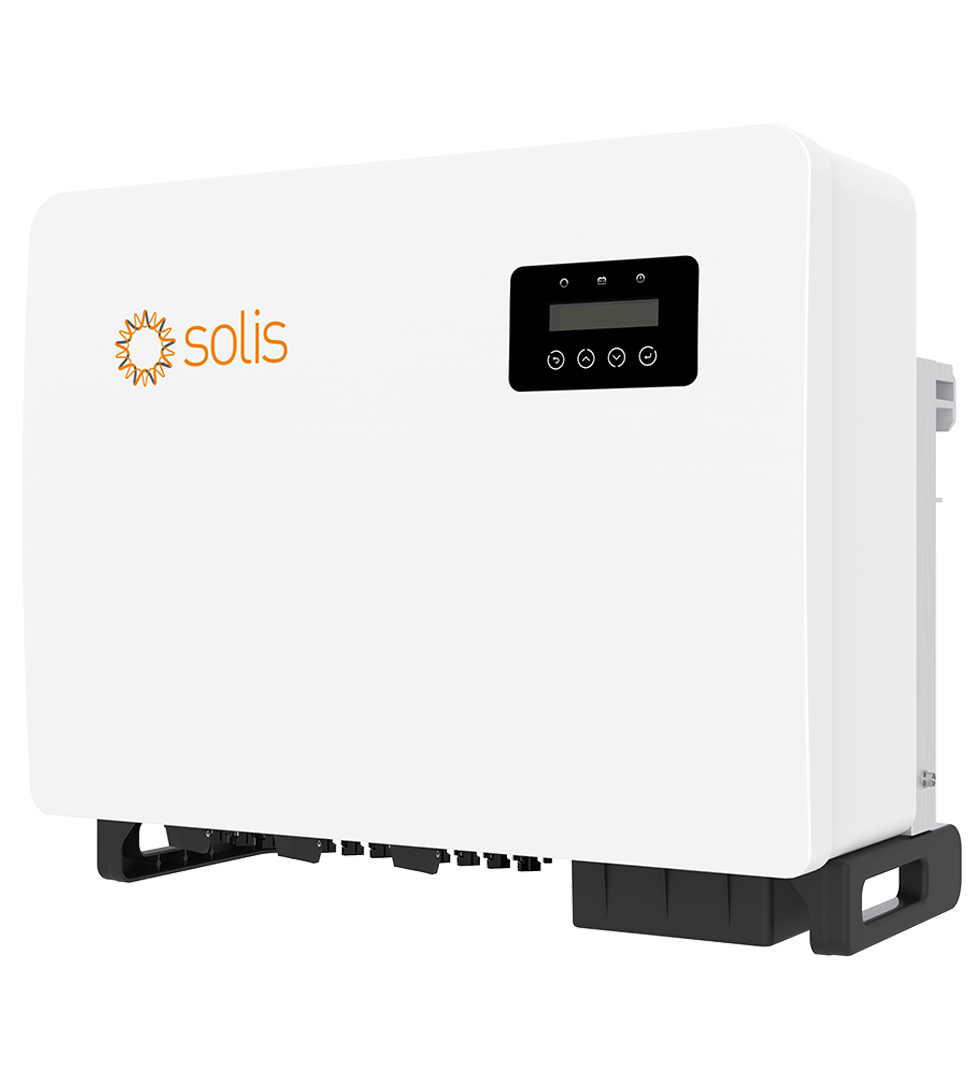

S5-GC60K-EU

DC vstup

• Maximálne vstupné napätie: 1100V
• Menovité napätie: 600 V
• štartovacie napätie: 195 V
• Rozsah napätia MPPT: 180-1000V
• Maximálny vstupný prúd: 6*32A
• Maximálny skratový prúd: 6*40A
• Číslo MPPT: 6
• maximálny počet vstupných reťazcov: 12

AC výstup

• Menovitý výstupný výkon: 60 kW
• Maximálny zdanlivý výstupný výkon: 66 kVA
• Maximálny výstupný výkon: 66 kW
• Menovité napätie v sieti: 3/N/PE, 220/380V, 230/400V
• Nominálna frekvencia siete: 50/60 Hz
• Nominálny výstupný prúd siete: 91,2A/86,6A
• Maximálny výstupný prúd: 100,3A
• účinník: > 0,99 (0,8 má za následok oneskorenie 0,8)
• THDI: <3 %

efektívnosť

• Maximálna účinnosť: 98,7 %
• Efektívnosť EÚ: 98,3 %

Ochrana

• DC ochrana proti prepólovaniu: Áno
• Ochrana proti skratu: Áno
• Výstupná nadprúdová ochrana: Áno
• Ochrana proti prepätiu: Jednosmerný prúd typu II/striedavý prúd typu II
• Monitorovanie siete: Áno
• Ochrana proti izolačnému systému: Áno
• Teplotná ochrana: Áno
• Monitorovanie reťazca: Áno
• Skenovanie I/V krivky: Áno
• Vstavaná AFCI (DC Arc Fault Protection): Áno (požiadavka na aktiváciu)
• Integrovaná obnova PID: Voliteľné
• Integrovaný DC prepínač: Voliteľné

Všeobecné dáta

• Rozmery (V*Š*H): 691 * 578 * 338 mm
• Hmotnosť: 54,5 kg
• Topológia: bez transformátora Vlastná spotreba (noc): <1 W
• Rozsah teplôt prevádzkového prostredia: -25~+60°C
• Relatívna vlhkosť: 0~100%
• Krytie: IP66
• Koncept chladenia: Inteligentné redundantné chladenie ventilátorom
• Maximálna prevádzková výška: 4000 m
• Bezpečnostný/EMC štandard: IEC 62109-1/-2, IEC62116 a IEC 61000-6-1/-2/-3/-4
• Štandard sieťového pripojenia: G99, VDE-AR-N 4105 / VDE V 0124, EN 50549-1, VDE 0126 / UTE C 15 / VFR:2019, RD 1699 / RD 244 / UNE 206006 / UNE 206007-21, CEI 11, NRS 097-2-1, EIFS 2018.2, IEC 62116, IEC 61727, IEC60068, IEC 61683, EN 50530

vlastnosti

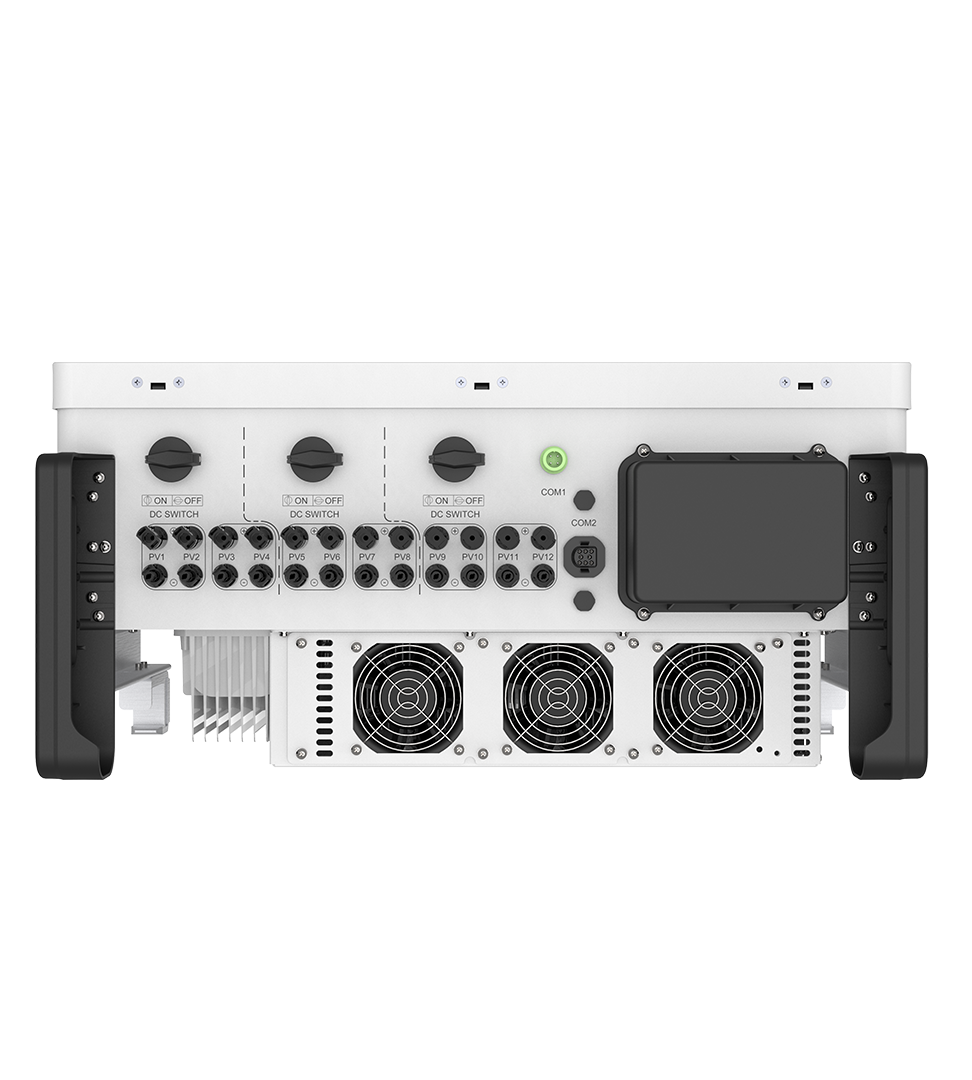

• DC pripojenie: konektor MC4
• AC pripojenie: OT svorkovnica (max. 70 mm²)
• Reklama: LCD, kapacitné dotykové tlačidlá
• komunikácia: RS485,USB, Voliteľné: Wi-Fi, GPRS
